內壓式和外壓式中空纖維超慮膜

內壓式和外壓式中空纖維超慮膜：
中空纖維超慮膜組件主要是由中空纖維和膜外殼兩部分組成，按進水方式的不同，中空纖維超慮膜又分為內壓式和外壓式兩種：

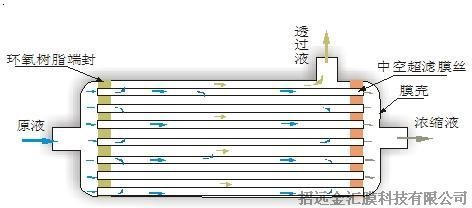

1、內壓式內壓式：即原液先進入中空絲內部，經壓力差驅動，沿徑向由內向外透過中空纖維成為透過液，濃縮液則留在中空纖維的內部，由另一端流出，其流向參見圖二所示。其中環氧樹脂端封的作用是在中空纖維膜絲的端頭密封住膜絲之間的間隙，從而使原液與透過液分離，防止原液不經過膜絲過濾而直接滲入到透過液中。其流向見圖二所示：

圖二：內壓式中空纖維超濾膜

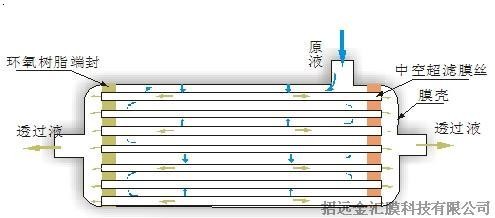

2、外壓式：外壓式中空纖維超濾膜則是原液經壓力差沿徑向由外向內滲透過中空纖維成為透過液，而截留的物質則匯集在中空纖維的外部。其流向見圖三所示：

圖三：外壓式中空纖維超滹膜
